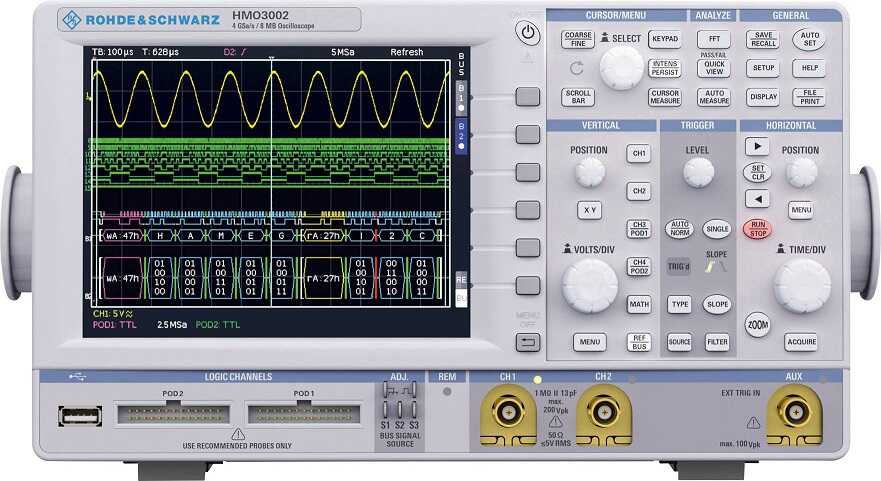

R&S HMO3042 400 MHz 2 Kanal Dijital Osiloskop Hameg

2 ve 4 kanallı enstrümanlar 300, 400 ve 500MHz bant genişliği, 4GSa/s örnekleme hızı ve 8MPts bellek derinliği sağlar. Aletler, modern geliştirme tasarımlarının tüm gereksinimlerini karşılamak için MSO işlevselliğinin standart olarak dahil edilmesi ve seri veri yolu analizi için çeşitli seçeneklerle tamamlanır.

Rohde & Schwarz, yeni R&S® HMO3000 serisini yalnızca karışık sinyalli osiloskoplar olarak sunuyor. Ayrıca, diğer tedarikçilerde olduğu gibi, başlangıçta karışık sinyal işlevlerinin yazılım seçenekleri aracılığıyla etkinleştirilmesi gereksizdir. Düşük kapasitans mantık probu R&S® HO3508 (iki paket HO3516 olarak da mevcuttur) isteğe bağlıdır. 1 GSa/s örnekleme oranıyla 16 adede kadar mantık kanalının analizine izin verir. Mantık araştırması, belirli bir alet seri numarasına bağlı değildir. Bu, R&S® HMO serisinin tüm dijital osiloskoplarıyla kullanılmasına izin verir.

Gömülü sistemler ve ortam arasındaki iletişim için Rohde & Schwarz HMO3042, tüm yaygın protokoller (I2C, SPI, UART, CAN ve LIN) için donanım tabanlı sinyal tetikleme ve kod çözme içerir. Bu seçenek, herhangi bir zamanda bir yükseltme kuponu ile etkinleştirilebilir.

Entegre üç haneli dijital voltmetre, servis teknisyenlerinin toplam dört değerle tüm analog kanallarda aynı anda voltaj ölçümleri yapmasına olanak tanır.

Bölümlere ayrılmış bellek seçeneği R&S® HOO14, Rohde & Schwarz HMO3042'nizin kullanılabilir belleğini 1000'e kadar bölüme ayırmanıza olanak tanır. Bu prosedür, 200 000 Wfm/sn'lik örnekleme oranlarına izin vererek, peş peşe birçok kısa olay sırasında ortaya çıkan nadir anormallikleri yakalamayı mümkün kılar. Kaydedilen sinyallerin analizi için, Başarılı/Başarısız işlevi dahil R&S® HMO'nun tüm ölçüm işlevleri mevcuttur.

64 k test noktalı FFT analiz fonksiyonu sayesinde Rohde & Schwarz HMO3042, frekans alanında da önemli ölçüde daha büyük osiloskoplara ayak uydurur. Zaman alanı sinyali, ölçüm penceresi, FFT analiz sonucu, giriş dalga formunun değerlendirilmesini kolaylaştıran tek bir ekranda birlikte görüntülenir.

Rohde & Schwarz HMO3042, tek bir cihazda zaman alanı, mantık, protokol ve frekans analizi sunar ve Rohde & Schwarz'ın son teknoloji ürünü osiloskop ailesine aittir.

• 400 MHz bant genişliği, 2 kanal,
• 4 GSa/s örnekleme hızı,
• 8 Mpts hafıza derinliği,
• 16,5 cm (6,5") ekran ve 4 bit pattern jeneratör
• 16 kanallı lojik analizör özelliği
