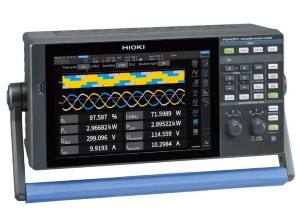

Hioki PW4001-02 4Ch 1500Vrms DC-600 KHz D/A Output Güç Analizörü

Temel Teknik Özellikler

• Temel doğruluk: ±%0,04
• Frekans bant genişliği: DC, 0,1 Hz – 600 kHz
• CAN / CAN FD giriş ve çıkışı
• Güvenlik sınıfı: CAT II 1500 V DC
• Çalışma sıcaklığı aralığı: -20 °C ile 50 °C

Öne Çıkan Avantajlar

• CAN verileri kullanılarak güç hesaplama

Tipik Uygulamalar

• WLTP (Dünya genelinde uyumlaştırılmış hafif araç test prosedürü) testleri
• DC-DC dönüştürücü verimlilik ölçümleri
• İnverter verimlilik ölçümleri
• Motor verimlilik ölçümleri

Detaylı Ürün Açıklaması

HIOKI PW4001, kompakt tasarımı ile laboratuvar seviyesinde hassasiyeti bir araya getiren taşınabilir, 4 kanallı bir güç analizörüdür. DC’den 600 kHz’e kadar frekans aralığında ±%0,04 temel doğruluk sunar ve DC ile 50/60 Hz’de ±%0,03 okuma ±%0,01 tam skala doğruluğu ile WLTP testleri, DC-DC dönüştürücü verimlilik analizleri ve diğer zorlu ölçüm uygulamaları için gereken hassasiyeti sağlar.

Cihaz, 1500 V DC’ye (CAT II) ve 1000 V DC’ye (CAT III) kadar doğrudan gerilim girişini destekler. Bu sayede fotovoltaik inverterler ve modern güç dönüştürme sistemleri gibi yüksek gerilimli ortamlarda ölçüm yapılabilir. Ayrıca CAN giriş fonksiyonu sayesinde batarya gerilimi CAN iletişimi üzerinden alınabilir ve doğrudan gerilim ölçümü yapmadan güç hesaplanabilir. Bu özellik, özellikle elektrikli araçların montajlı halde test edildiği ve terminallere doğrudan erişimin zor olduğu durumlarda büyük avantaj sağlar.

Sabit 4 kanallı yapı, yüksek doğruluk ve geniş frekans bant genişliği sayesinde PW4001, tek aşamalı dönüştürücülerin verimlilik testleri için idealdir. Enerji depolama sistemleri (ESS), ısı pompaları, kompresör sürücüleri ve endüstriyel motor sürücülerinde DC giriş ve AC çıkışın eş zamanlı ölçümü mümkündür.

Sensör İletişimi ve Faz Düzeltme

Akım ölçümü için HIOKI, düşük akımlardan kiloamper seviyesine kadar geniş bir sensör yelpazesi sunar. Analizör ve sensörler aynı üreticiye ait olduğu için kalibrasyon ve düzeltme verileri otomatik olarak paylaşılır. PW4001, 0,001° çözünürlükle faz kayması düzeltmesi yaparak ölçüm hatalarını minimize eder. HIOKI akım pensleri, sistemlere doğrudan bağlantı gerektirmeden güvenli ve hızlı ölçüm yapabilmeleriyle öne çıkar.

DC Çalışma ve Uzun Süreli Kayıt

Opsiyonel DC güç girişi sayesinde cihaz, 10,5 – 28 VDC aralığında araç aküsü veya taşınabilir batarya ile çalışabilir. Bu özellik, AC güç kaynağının bulunmadığı saha testleri için idealdir. Dahili 16 GB hafıza, harici USB’ye ihtiyaç duymadan uzun süreli veri kaydı yapılmasını sağlar. Cihaz, -20 °C ile +50 °C arasında çalışabilir ve 4,6 G titreşim dayanımına sahiptir. Ayrıca -7 °C’de WLTP ve SAE J1634 test gereksinimlerini karşılar.

Sistem Entegrasyonu ve Otomasyon

PW4001, test sistemlerine ve otomasyon ortamlarına kolayca entegre edilebilir. LAN üzerinden SCPI, Modbus/TCP ve XCP on Ethernet protokollerini destekler. Dahili HTTP sunucusu sayesinde tarayıcı üzerinden yazılım gerektirmeden kontrol edilebilir. FTP istemci ve sunucu özellikleri ile dahili hafıza uzaktan erişilebilir bir sürücü gibi kullanılabilir. Opsiyonel 16 kanallı analog çıkış ile gerçek zamanlı veri ve dalga formları dışarı aktarılabilir.

Gelişmiş Analiz ve Test Fonksiyonları

PW4001 yalnızca sayısal sonuçlar sunmakla kalmaz, aynı zamanda osiloskop benzeri analiz imkânı sağlar. 4 gerilim ve 4 akım kanalı ile toplam 8 sinyal eş zamanlı görüntülenebilir. Zoom, tetikleme ve imleç fonksiyonları ile anahtarlama olayları ve geçici durumlar detaylı incelenebilir.

Opsiyonel motor analiz paketi ile iki motora kadar destek sağlanır. Tork ve devir sayısından motor gücü hesaplanabilir, vektör diyagramları ve 500. harmonik seviyesine kadar analiz yapılabilir. Ayrıca 20 adede kadar özel formül tanımlanabilir.

ESS ve Rejenerasyon için Otomatik Mod Algılama

Enerji depolama sistemleri (ESS) ve rejeneratif frenleme gibi uygulamalarda verim hesaplaması çalışma moduna bağlıdır. Şarj (jeneratör) ve deşarj (motor) modlarında giriş-çıkış ilişkisi tersine döner. PW4001 bu modları otomatik algılar ve hesaplamayı buna göre düzenler. Böylece rejenerasyon sırasında %100’ün üzerinde görünen hatalı verim sonuçları önlenir.

Genişletilebilir Sistem Yapısı

Daha büyük sistem analizleri için 8 adede kadar PW4001 cihazı senkronize edilebilir. Böylece toplam 32 kanala kadar zaman uyumlu ölçüm yapılabilir ve PV sistemler veya elektrikli araç güç aktarma sistemleri bütünsel olarak analiz edilebilir.
