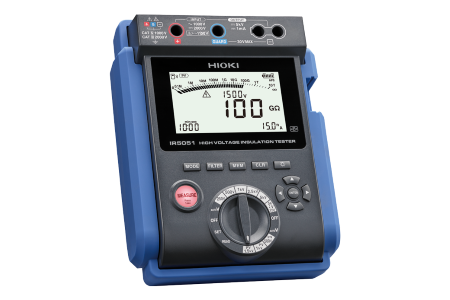

Hioki IR5051 250-5000V 10 TOhm Dijital Yüksek Gerilim İzolasyon Test Cihazı

Temel Özellikler

• Garantili Doğruluk: 1 yıl
• Ölçüm Parametreleri:
  • Yalıtım Direnci
  • PV Yalıtım Direnci
  • Sızıntı Akımı
  • Voltaj
  • Kapasite (DD Fonksiyonu)
• Maksimum Nominal Gerilim:
  • Terminallere: 1000 V AC, 2000 V DC
  • Toprağa: 1000 V (CAT IV), 600 V (CAT III)
• Çalışma Sıcaklığı ve Nem Aralığı:
  • -20°C ile 40°C (-4°F ile 104°F), %80'den az RH
  • 40°C ile 45°C (104°F ile 113°F), %60'dan az RH
  • 45°C ile 50°C (113°F ile 122°F), %50'den az RH
• Depolama Sıcaklık ve Nem Aralığı: -25°C ile 65°C (-13°F ile 149°F), %80'den az RH (yoğuşmasız)
• Toz ve Suya Dayanıklılık:
  • IP40 (koruyucu takılı, terminaller hariç)
  • IP65 (Taşıma Çantası C0212 ile)
• Standartlar:
  • EN61010 (Güvenlik)
  • EN61326 (EMC)
  • IEC 61557-1
  • IEC 61557-2 (Yalıtım Direnci Test Cihazı)
• Güç Kaynağı:
  • 8 × LR6 (AA) Alkalin Pil
  • 8 × HR6 (AA) NiMH Şarjlı Pil
• Sürekli Çalışma Süresi:
  • Z3210 takılı olmadan yaklaşık 5 saat
  • Z3210 ile ve kablosuz iletişim kullanılarak yaklaşık 4 saat
• Boyutlar ve Ağırlık:
  • Boyutlar: 195 mm (7,68 inç) G × 254 mm (10 inç) Y × 89 mm (3,50 inç) D
  • Ağırlık: 1,7 kg (59,97 oz.) (piller dahil)
• Dahil Olan Aksesuarlar:
  • Test Kablosu (L9850-01, L9850-02, L9850-03)
  • Kelepçeli Kablo (L9851-01, L9851-02, L9851-03)
  • Test Ucu Seti (L9852)
  • Taşıma Çantası (C0212)
  • 8 × LR6 Alkalin Pil
  • Kullanım Kılavuzu
  • Çalışma Uyarıları
  • Kablosuz Adaptör Z3210 (yalnızca IR5051-90 ile)

Fonksiyonlar

• Yalıtım Tanısı: PI, DAR, DD, SV, Ramp, Zamanlayıcı (yalıtım direnci fonksiyonu için yalnızca PV için)
• Diğer Fonksiyonlar:
  • Pil Şarj Durumu Göstergesi
  • Canlı Devre Göstergesi
  • Otomatik Güç Tasarrufu
  • Otomatik Boşaltma
  • Arka Işık
  • Zil
  • Manuel ve Kayıt Kayıtları
  • Sıcaklık ve Nem Girişi
  • Geçen Zaman Göstergesi
  • Saat
  • Filtre ve Donanım Filtre
  • Veri Tutma
  • Sistem Sıfırlama
  • USB İletişimi (yalnızca DT4900-01 ile)
  • Kablosuz İletişim (yalnızca Z3210 ile)
  • Karşılaştırıcı
  • Direnç Ölçüm Göstergesi
  • Yalıtım Tanısı Fonksiyonu Değiştirme
  • Arıza Kesme
  • Negatif Gerilim Uyarısı

PV Yalıtım Direnci Ölçümü

• Test Gerilimi Aralığı: DC 250 V ile 2,00 kV
• Kullanıcı Ayarlı Test Gerilimi:
  • 250 V ile 1 kV arasında: 10 V artışlarla
  • 1 kV ile 2 kV arasında: 25 V artışlarla
• Önceden Ayarlanmış Test Gerilimleri: 500 V, 1000 V, 1500 V
• Garantili Doğruluk Aralığı:
  • (1)
    • 0,00 MΩ ile 5,00 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 10,00 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 20,0 GΩ (±%5 rdg ±5 dgt)
  • (2)
    • 5,01 GΩ ile 100 GΩ (±%20 rdg)
    • 10,1 GΩ ile 100 GΩ (±%20 rdg)
    • 20,1 GΩ ile 100 GΩ (±%20 rdg)
• Nominal Akım: [Test Gerilimi] / [20 MΩ]
• Açık Devre Gerilimi: Test Geriliminin %0 ile %10'u arasında
• Kısa Devre Akımı: 2 mA veya daha az
• Ölçüm Sayısı: Tam şarjlı pillerle 1000+

Yalıtım Direnci Ölçümü

• Test Gerilimi Aralığı: DC 250 V ile 5,20 kV
• Kullanıcı Ayarlı Test Gerilimi:
  • 250 V ile 1 kV arasında: 10 V artışlarla
  • 1 kV ile 5 kV arasında: 25 V artışlarla
• Önceden Ayarlanmış Test Gerilimleri: 250 V, 500 V, 1000 V, 2500 V, 5000 V
• Garantili Doğruluk Aralığı:
  • (1)
    • 0,00 MΩ ile 2,50 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 5,00 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 10,0 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 25,0 GΩ (±%5 rdg ±5 dgt)
    • 0,00 MΩ ile 50,0 GΩ (±%5 rdg ±5 dgt)
  • (2)
    • 2,51 GΩ ile 500 GΩ (±%20 rdg)
    • 5,01 GΩ ile 1,00 TΩ (±%20 rdg)
    • 10,1 GΩ ile 2,00 TΩ (±%20 rdg)
    • 25,1 GΩ ile 5,00 TΩ (±%20 rdg)
    • 50,1 GΩ ile 10,00 TΩ (±%20 rdg)
• Nominal Akım: 1 mA ile 1,2 mA
• Kısa Devre Akımı: 2 mA veya daha az
• Ölçüm Sayısı: Tam şarjlı pillerle 200+

Sızıntı Akımı Ölçümü

• Otomatik Ölçüm Aralıkları: 10 nA, 100 nA, 1000 nA, 10 μA, 100 μA, 1 mA
• Ekran Aralıkları:
  • 0,00 nA ile 9,99 nA
  • 9,0 nA ile 99,9 nA
  • 90 nA ile 999 nA
  • 0,90 μA ile 9,99 μA
  • 9,0 μA ile 99,9 μA
  • 90 μA ile 999 μA (*4)
  • 0,90 mA ile 3,00 mA (*5)
• Çözünürlük:
  • 0,01 nA, 0,1 nA, 1 nA, 0,01 μA, 0,1 μA
  • *4: 1 μA, *5: 0,01 mA

Voltaj Ölçümü

• Garantili Doğruluk Aralığı:
  • 30 V ile 1.000 V AC (45 Hz ile 65 Hz)
  • ±10 V ile ±2.000 V DC
• Doğruluk: ±%3 rdg. ±3 dgt.
• Giriş Direnci: 500 kΩ veya daha fazla (DC, 45 Hz ile 65 Hz)
• Aşırı Yük Koruması:
  • 1100 V AC (1 dk, +/- terminaller arasında)
  • 2200 V DC (1 dk, +/- terminaller arasında)

Kapasite Ölçümü

• Yalıtım Direnci Testinden Sonra Otomatik Ölçüm (Çıktı gerilimi ≤250 V ise ölçülmez)
• Doğruluk: ±%10 rdg. ±5 nF (Garantili Aralık: 10,0 nF ile 25,0 µF)
• Ölçüm Aralığı: 100 nF, 1000 nF, 10 μF
• Ekran Aralıkları:
  • 0,0 nF ile 99,9 nF
  • 100 nF ile 999 nF
  • 1,00 μF ile 9,99 μF (*6)
  • 10,0 μF ile 25,0 μF (*7)
• Çözünürlük:
  • 0,1 nF, 1 nF, *6: 0,01 μF, *7: 0,1 μF
