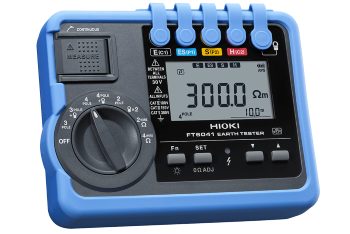

Hioki FT6041 Topraklama Test Cihazı

Ana Özellikler

• 4-kutup yöntemi ile uyumlu
• Toprak elektrotlarını ayırmadan toprak direnci ölçümü yapma
• IP67 koruması, zorlu sahalarda kullanıma uygun dayanıklı yapı
• Earth Nets Modülü kullanarak beton yüzeylerde bile ölçüm yapabilme
• Hızlı ölçüm! Dolanmayan ve bükülmeyen kablo sarma mekanizması
• Opsiyonel kelepçe sensör ile hem dar hem de geniş baralara uyumlu
• Ölçüm verilerini kolayca aktarın! Ücretsiz GENNECT Cross uygulaması veya Excel® dosyası ile veri transferi (Kablosuz adaptör Z3210 gereklidir)

Temel Teknik Özellikler

Garanti Süresi

• 1 yıl doğruluk garantisi

Ölçüm Parametreleri

Toprak Direnci Ölçümü:

• 4-kutup yöntemi
• 3-kutup yöntemi
• 2-kutup yöntemi
• MEC fonksiyonu
• Kelepçeli ölçüm (çift kelepçe)

Toprak Özdirenç Ölçümü:

• 4-kutup yöntemi

Düşük Direnç Ölçümü:

• 4-terminal yöntemi
• 2-terminal yöntemi

Toprak Potansiyeli Ölçümü:

• Aralık: 0 - 30.0 V RMS
• Doğruluk:
  • 50/60 Hz: ±2.3% okuma ±8 dijit
  • DC: ±1.3% okuma ±4 dijit

Fonksiyonlar

• Canlı hat uyarısı
• Otomatik güç tasarrufu
• Toprak özdirenç görüntüleme (yalnızca 4-kutup yöntemi)
• Sıfır ayarı
• Otomatik tutma
• Sürekli ölçüm modu
• Kablosuz iletişim (sadece Z3210 bağlandığında)
• Sesli uyarı (buzzer)
• Karşılaştırma işlevi
• Ekran değiştirme
• Toprak potansiyeli aşırı yük uyarısı (toprak direnci ölçümü sırasında)

Çalışma ve Depolama Koşulları

• Çalışma Sıcaklığı & Nem: -25°C ila 65°C (yoğuşmasız)
• Depolama Sıcaklığı & Nem: -25°C ila 65°C, %80 bağıl nem veya daha az (yoğuşmasız)
• Toz & Su Geçirmezlik: IP65, IP67 (EN60529)

Standartlar ve Uyumluluk

• Güvenlik: EN61010
• EMC Uyumluluğu: EN61326
• Topraklama Test Cihazları ve Düşük Direnç Ölçüm Cihazları:
  • EN61557-1 / EN61557-10 / EN61557-14
  • EN61557-5

Güç Kaynağı

• Pil Seçenekleri:
  • HR6 nikel-metal hidrit pil × 4
  • LR03 alkalin pil × 4
• Pil Ömrü (Ölçüm Sayısı):
  • 500 ölçüm (3-kutup yöntemi, Z3210 olmadan)
  • 400 ölçüm (3-kutup yöntemi, Z3210 takılı & kablosuz iletişim açık)

Fiziksel Özellikler

• Boyutlar: Yaklaşık 189 mm (G) × 148 mm (Y) × 48 mm (D)
• Ağırlık: Yaklaşık 765 g (pil ve koruma kılıfı dahil)

Kutu İçeriği

• Yardımcı Topraklama Çubuğu L9840 (2 adet set) ×2
• Ölçüm Kablosu L9845-31 ×1
• Ölçüm Kablosu L9845-33 ×1
• Ölçüm Kablosu L9845-52 ×1
• Ölçüm Kablosu L9841 ×1
• Test Ucu L9787 ×1
• Earth Nets Modülü L9846 ×2
• Taşıma Çantası C0208 ×1
• Taşıma Çantası C0209 ×1
• Koruyucu Kılıf ×1
• LR6 Alkalin Pil ×4
• Kullanım Kılavuzu ×1
• Kullanım Önlemleri ×1

Çalışma Ortamı Sıcaklık & Nem Aralıkları

Toprak Direnci Ölçümü

Genel Ölçüm Yöntemi

• Ölçüm Prensibi: Gerilim uygula, gerilim ve akımı ölç (senkron algılama ile efektif direnç ölçümü)

Ölçüm Aralıkları ve Doğruluk

• Maksimum İzin Verilen Toprak Potansiyeli: 30 V RMS veya 42.4 V peak

MEC Fonksiyonu (Kelepçeli 4-Kutup & 3-Kutup Yöntemi)

• Ölçüm Prensibi: Gerilim uygula, gerilim ve akımı ölç (senkron algılama ile efektif direnç ölçümü)
• Ölçüm Aralıkları & Doğruluk:
  • 30 Ω (0.00 - 30.00 Ω): ±5% okuma ±6 dijit
  • 300 Ω (30.0 Ω - 300.0 Ω): ±5% okuma ±3 dijit
  • 3000 Ω (300 Ω - 3000 Ω): ±5% okuma ±3 dijit
  • 30.00 kΩ (3 kΩ - 30.00 kΩ): ±5% okuma ±3 dijit

2-Kelepçeli Toprak Direnci Ölçümü

• Ölçüm Prensibi: Gerilim uygula, gerilim ve akımı ölç (senkron algılama ile efektif direnç ölçümü)
• Ölçüm Aralıkları & Doğruluk:
  • 20 Ω (0.02 - 20.00 Ω): ±7% okuma ±3 dijit
  • 200 Ω (20.0 - 200.0 Ω): ±7% okuma ±3 dijit
  • 500 Ω (200 - 500 Ω): ±35% okuma
